概述:
SR1251是一款高度集成的 PWM 控制器，能够在小型 TSOP-6 封装内提供耐用且高性能离线电源。该控制器供电范围高达 28 V，具有带抖动的 65 kHz 或 100 kHz 开关电路，在峰值电流模式控制下运行。当功率在辅助一侧开始降低时，该控制器将自动折返其开关频率最低 至 26 kHz 。当功率进一步下降时，该零部件进入 跳过周期，同时对峰值电流进行限制。 过功率保护 (OPP) 是一种非常困难的措施，特别是当无负载待机要求驱动转换器规格时。专属集成 OPP 让您仅通过两个外部电阻即可充分利用提供的最高功率， 而不会影响待机性能。在同一个引脚上还组合了锁存的过电压保护 (OVP)。为了简化，一个锁存OVP 还会监控 Vcc 线路，用于在发生光耦合器故障或反向开路运行时保护整个电路。 最后，基于计时器的短路保护提供了最佳保护方案， 让您能够精确选择保护跳闸点，而不用考虑辅助绕组和电源绕组之间的松散耦合。
特性:
_ 固定频率 65或100kHz 电流模式控制操作
_ 内部具有可调节过功率保护(OPP)电路
_ 频率可折返下至 26 kHz 和在轻负载条件下具有跳周期模式
_ 内置斜率补偿
_ 内部 4 ms 软启动
_ 100 ms 基于定时器自恢复短路保护
_ 在正常和频率折返模式下抖频
_ 可选自恢复和闭锁短路保护
_ 针对芯片设计稳健性的过压保护输入
_ 最高 28 V VCC 工作电压
_ 锁存或自恢复过压保护在VCC引脚上
_ +300 mA/-500 mA 拉/灌驱动能力
_ 低于 100 mW 待机功率
_ 不含铅
_ TSOP-6 封装

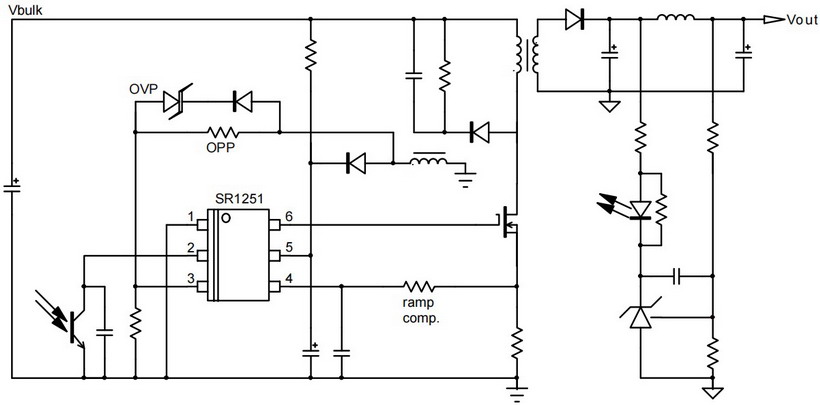

典型应用电路:
应用领域:
_ 用于电视，机顶盒和打印机的AC/DC转换器
_ 用于笔记本和上网本的离线适配器
