概述:
LED屏显示驱动SR74HC164D 是一个8位移位寄存器，具有AND-门控串行输入和异步清除(CLR)输入功能。门控串行(A和B)输入允许完全控制输入数据；任意一个输入处(A或B)的低值会抑制新数据的输入，并在下一个时钟(CLK)脉冲时将第一个触发器重置到低电平。高级输入启用另一个输入，然后决定第一个触发器的状态。只要CLK满足最小设置时间要求时，无论CLK高或低时，串行输入处的数据可以被更改。时钟发生在CLK的低到高水平的过渡上。
LED屏显示驱动SR74HC164D 在宽工作电压 2V 到 6V 之间工作，可输出可驱动多达10个低功耗肖特基型(LSTTL)负载。SR74HC164D 具有低功耗特性，ICC 最高可达 80μA，且其典型 tpd 是20ns。SR74HC164D 的低输入电流最大可达1μA。SR74HC164D 采用SOIC-14封装，芯片在电子产品显示方面使用十分广泛，它可以满足用户多种设计需求，如数码管显示控制，实现LED的驱动控制、按键扫描等。
特性:
_ 宽工作电压范围: 2 V~6V
_ 输出可驱动多达10个低功耗肖特基型(LSTTL)负载
_ 低功耗, 最高 80μA Icc
_ 典型 tpd = 20ns
_ 5V下 ±4mA 输出驱动
_ 最大 1μA 低输入电流
_ AND-门控 (启用/禁用)串行输入
_ 完全缓冲的时钟和串行输入
_ 直接清除

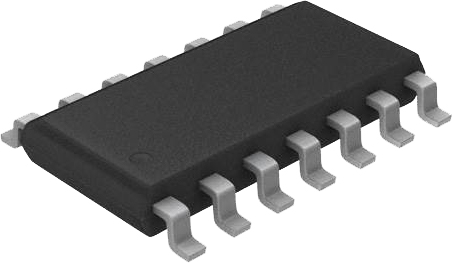

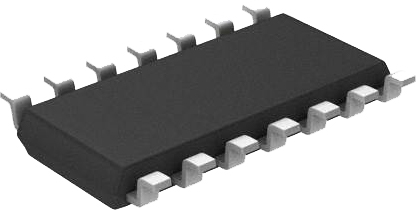

_ SOIC-14封装

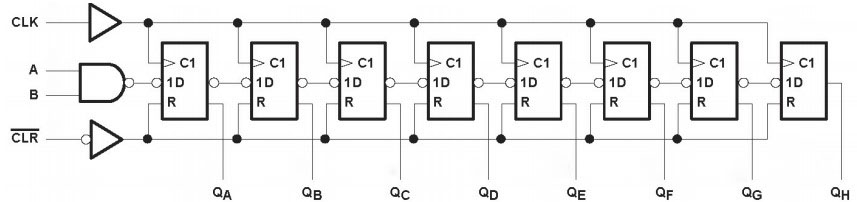

逻辑原理图:
