概述:
LCD显示驱动HT1621B 是128 (32x4) 模式内存映射多功能液晶驱动。HT1621B的S/W配置特性使得它适合于多种LCD应用包括液晶显示模块和显示子系统。只用三或四线的即可满足主机控制器和HT1621B之间的连接要求。 HT1621B包含一个电源关闭命令来降低功耗。
HT1621B 是128 (32X4) 模式LCD驱动器。它可以通过S/W配置来配置为1/2或1/3偏置和2个或3个或3个公共LCD驱动程序。此功能使HT1621B 适用于多种LCD应用。HT1621B 内置时间基准发生器由8级计数纹波计数器构成，并且设计用于产生精确的时基。另一方面，HT1621B 内置监视(看门狗)定时器（WDT）由8级时间基准发生器以及2级计数-计数器组成，并且旨在破坏来自异常状态的主机控制器或其他子系统，例如未知或不需要的跳跃，执行错误等。
LCD显示驱动HT1621B 系统时钟用于生成时基/看门狗定时器（WDT）时钟频率，LCD驱动时钟和音调频率。时钟的源极可以来自片上RC振荡器(256kHz)，晶体振荡器(32.768kHz) 或 S/W设置的外部(256kHz)时钟。
特性:
_ 工作电压: 2.4V ~ 5.2V
_ 置256kHz电阻电容(RC)振荡器
_ 外部32.768kHz 晶体或 256 kHz 频率源的输入
_ 1/2或1/3 偏压选择，和1/2或1/3或1/4液晶显示应用程序的选择
_ 内部时间基准频率源
_ 两个可选蜂鸣器的频率 (2kHz/4kHz)
_ 关机命令降低功耗
_ 内置的时间基准发生器(generator)和监视定时器(WDT)
_ 时间基准或WDT 溢出输出
_ 8种时间基准/监视定时器的时钟源
_ 32x4 LCD驱动器
_ 内置32x4位显示RAM
_ 3线串行接口
_ 内部LCD驱动频率源
_ 软件配置特性
_ 数据模式和命令模式指令
_ R/W地址自动递增
_ 三种数据访问模式
_ 提供 VLCD引脚来调整 LCD 工作电压

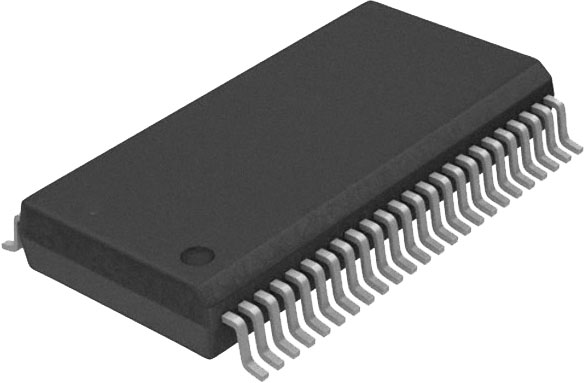

_ SSOP-48P 封装
功能原理图:
应用领域:
_ LCD显示屏
