DC-DC电源管理-SR62840YBG

概述:

DC-DC电源管理SR62840是一款高效降压转换器，具有典型值为60nA的超低工作静态电流。此器件具有特殊电路，可在100%模式下实现仅120nA的I_Q，因此可在放电末期进一步延长电池寿命。此器件采用DCS-Control技术，可以为无线电提供干净的电源，工作时具有1.8MHz的典型开关频率。在省电模式下，此器件可将轻负载效率向下扩展至1μA负载电流及以下。可以将一个电阻器连接到V_SET引脚以选择16种预定义的输出电压，因此这款器件可以灵活地用于各种应用并最大限度地减少了外部组件的数量。

DC-DC电源管理SR62840的STOP引脚可立即消除所有的开关噪声，从而在测试和测量系统中执行无噪声测量。SR62840提供了高达750mA的输出电流。此器件的输入电压为1.8V至6.5V，支持多种电源，例如2节至4节碱性电池或1节至2节锂二氧化锰(Li-MnO₂)或1节锂离子/锂亚硫酰氯(Li-SOCl₂)电池。

特性:

_ 60nA 工作静态电流

_ 100%占空比模式下，I_Q为120nA

_ 输入电压范围V_IN：1.8V至6.5V

_ 高达750mA的输出电流

_ 射频友好型DCS-Control

_ 1μA I_OUT（3.6V_IN至1.8V_OUT）时的效率为80%

_ 通过V_SET引脚提供16种可选输出电压

_ 自动转换PFM/PWM或强制PWM模式

_ 可选的强制PWM和STOP模式

_ 输出放电功能

_ 25nA关断电流

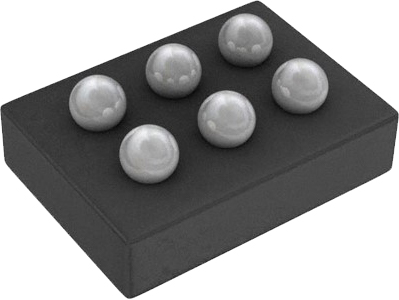

_ WCSP-6P封装

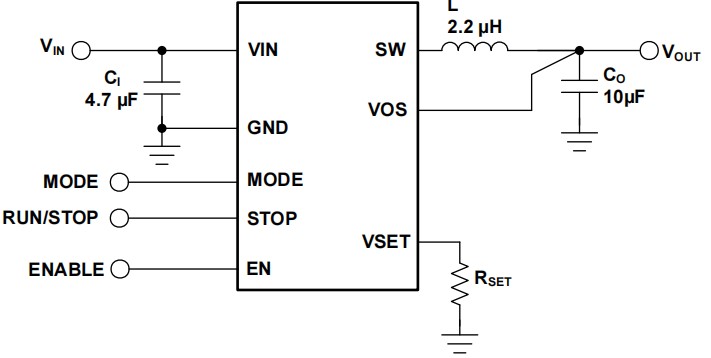

典型应用电路:

应用领域:

_ 智能仪表、智能恒温器

_ 资产跟踪设备

_ 可穿戴电子产品

_ 医疗传感器贴片和患者监护仪

_ 工业物联网（智能传感器/窄带物联网

_ 测试和测量

_ ATEX/本质安全
