DC-DC电源管理-SR36015RNXR

概述:

SR36015稳压器是一款易于使用的同步降压直流/直流转换器。该器件具有集成高侧和低侧功率MOSFET,可在4.2V至60V的宽输入电压范围内提供高达1.5A的输出电流。容差高达66V。这种瞬态电压耐受能力降低了防止过压所需的设计工作量,并满足IEC61000-4-5的浪涌抗扰度要求。

SR36015采用峰值电流模式控制机制来提供最佳的效率和输出电压精度。利用1MHz稳压器中的FPWM功能可以改善负载瞬态性能。精密使能支持直接连接到宽输入电压或对器件启动和关断进行精确控制,因此提供了灵活性。附带内置滤波和延迟功能的电源正常状态标志可提供系统状态的真实指示,免去了使用外部监控器的麻烦。

SR36015的小解决方案尺寸和功能集旨在简化各种终端设备的实施,这些终端设备包括超小型现场发送器和视觉传感器等具有严苛空间要求的应用。


特性:

_ 高达66V的输入瞬态保护

_ 结温范围为–40°C至+150°C

_ 保护功能:热关断、输入欠压锁定、逐周期电流限制和断续短路保护

_ 在1.5A负载下具有0.4V压降(典型值)

_ 适合可扩展的工业电源

        –与以下器件引脚兼容:

        –SR33620(36V、2A或3A)

        –450kHz、1MHz频率选项

_ 在整个负载范围内具有低功率耗散

        –450kHz(24VIN、5VOUT、1A)时的效率为90%

        –450kHz(12VIN、5VOUT、1A)时的效率为93%

        –在PFM模式中提高了轻负载效率

        –低至26μA的工作静态电流

_ 小型2mm×3mmHotRod封装

_ 解决方案只需很少的外部组件

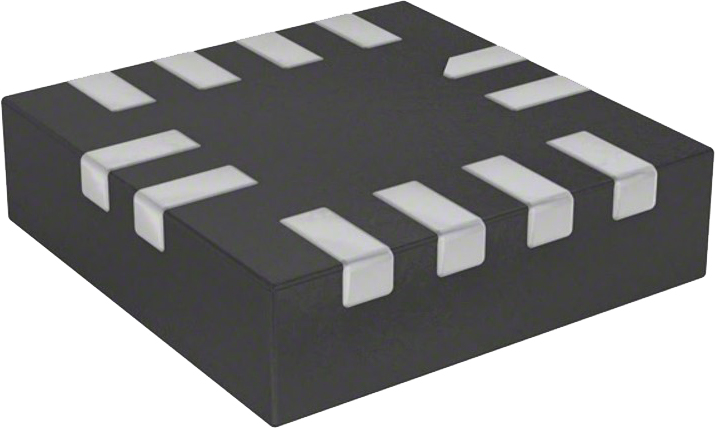

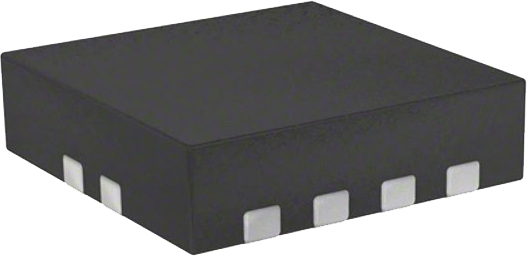

   VQFN-HR-12 (Front).jpgVQFN-HR-12(Back).jpg

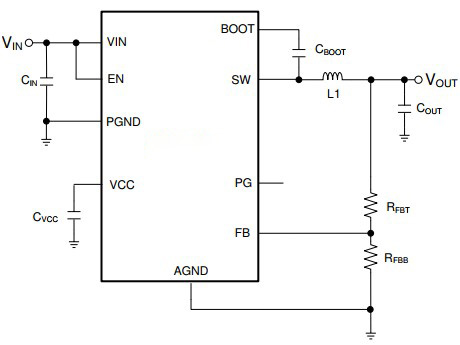

典型应用电路:



应用领域:

_ 现场发送器和传感器、PLC模块

_ 恒温器、视频监控、HVAC系统

_ 交流和伺服驱动器、旋转编码器

_ 工业运输、资产跟踪


注:如果需要产品的详细手册或其他资料,请向我们申请。>>
