DC-DC电源管理-SR33620ARNX

概述:

DC-DC电源管理SR33620 SIMPLE SWITCHER稳压器是一款简单易用的同步降压直流/直流转换器,可提供出色的效率,适用于条件

严苛的工业应用。SR33620能够使用高达36V的输入电压驱动高达2A的负载电流,还以超小的解决方案尺寸提供出色的轻负载效率和

输出精度。电源正常状态标志和精密使能端等特性有助于实现灵活而又易用的解决方案,适用于广泛的应用。

DC-DC电源管理SR33620在轻负载条件下自动折返频率以提高效率。此器件通过集成技术省去了大部分外部元件,并提供专为实现简

单PCB布局而设计的引脚排列方式。保护特性包括热关断、输入欠压锁定、逐周期电流限制和断续短路保护。SR33620采用8引脚

HSOIC封装和具有可湿性侧面的12引脚3mm×2mm新一代VQFN封装。该器件还具有符合AEC-Q100标准的版本。


特性:

_ 输入电压范围:3.8V至36V

_ 输出电压范围:1V至24V

_ 输出电流:2A

_ 峰值电流模式控制

_ 最短导通时间很短,只有68ns

_ 频率:450kHz、1.4MHz、2.1MHz

_ 结温范围为–40°C至+125°C

_ 低EMI和低开关噪声

_ 集成补偿网络

_ 低EMI和开关噪声

         –并行输入电流路径

_ 可在所有负载下进行高效电源转换

         –峰值效率>95%

         –低至25μA的工作静态电流

_ 灵活的系统接口

         –电源正常状态标志和精密使能端

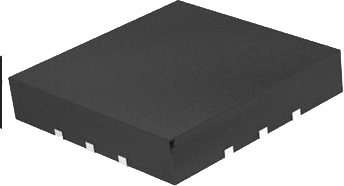

_ VQFN-12封装

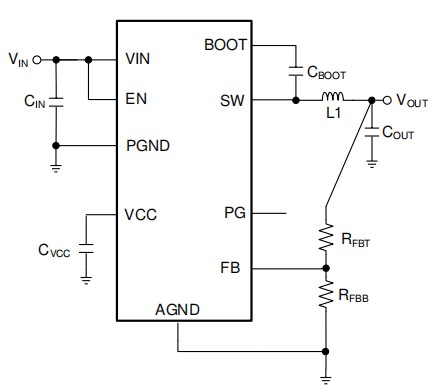

典型应用电路:



应用领域:

_ 电机驱动系统:无人机、交流逆变器、

_ 变频驱动器、伺服系统

_ 工厂和楼宇自动化系统:PLCCPU、HVAC控制、电梯控制

_ 通用宽输入电压电源




注:如果需要产品的详细手册或其他资料,请向我们申请。>>
