概述:
SR1471B是一款具有内部功率MOSFET的同步降压型稳压器。SR1471B实现了在宽输入电源范围内连续输出3A的电流且具有出色的负
载和线路调节。当前模式操作提供快速瞬态响应和简化环路稳定性。具有Hiccup保护，逐周期的过流限制和热关断。软启动功能降低了
在启动时的输入源上的压力。SR1471B需要少量可以提供一个紧凑的解决方案且随时可用的外部组件。
SR1471B 是一款高频、同步、整流、 降压、开关模式转换器，带有内部功率 MOSFET。它提供了一个非常紧凑的解决方案，以便在
宽输入电源范围内实现峰值为3A的输出电流，且具有出色的负载和线路调节。SR1471B在固定频率、峰值电流控制模式下运行以调节
输出电压。SR1471B内部时钟启动 PWM 周期以开启集成高端功率 MOSFET。这个 MOSFET 保持导通，直到其电流达到由比较器电压
(COMP Voltage)设置的值。当电源开关关闭，它保持关闭直到下一个时钟周期开始。 如果功率 MOSFET中的电流在一个PWM周期的
90% 内达不到 COMP 设定的当前值，功率 MOSFET 被强制关断。
特性:
_ 输入电压范围:3.5V-17V
_ 输出可调节0.8V-1.2V电压
_ 低静态电流:100μA
_ 150mΩ/70mΩ低导通电阻内部功率MOSFETs
_ 高效操作包括CCM,DCM and PSM
_ 2.2MHz的开关频率
_ 内部软启动
_ 过流保护和Hiccup保护
_ 热关断

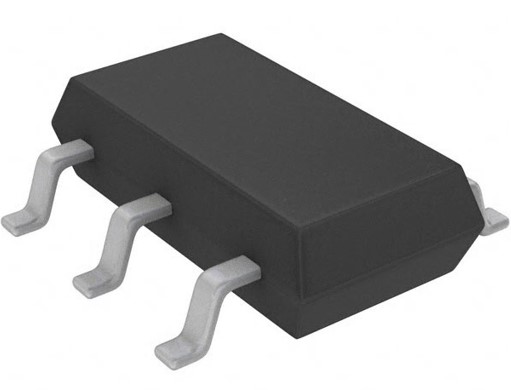

_ TSOT-23-6P封装

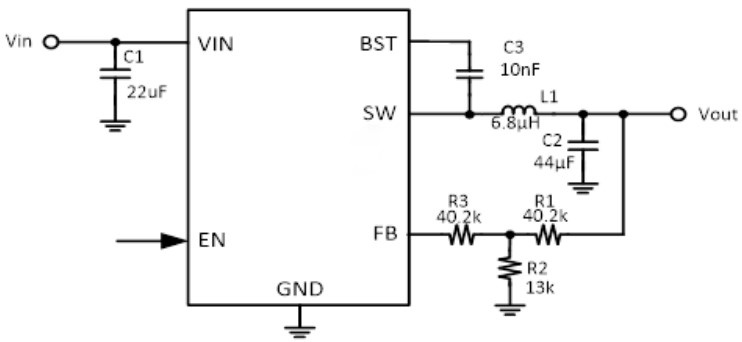

典型应用电路:
应用领域:
_ 通讯
_ 显示
_ 监控
