概述:
DC-DC电源管理 SR1470A 是一款具有内部功率 MOSFET 的同步降压型稳压器。 SR1470A 实现了在宽输入电源范围内连续输出2A的
电流且具有出色的负载和线路调节。 当前模式操作提供快速瞬态响应和简化环路稳定性。 具有Hiccup保护，逐周期的过流限制和热关
断。软启动功能降低了在启动时的输入源上的压力。SR1470A 需要少量可以提供一个紧凑的解决方案且随时可用的外部组件。
SR1470A 是一款高频、同步、整流、 降压、开关模式转换器，带有内部功率 MOSFET。它提供了一个非常紧凑的解决方案，以便在
宽输入电源范围内实现峰值为 2A 的输出电流，且具有出色的负载和线路调节。SR1470A 在固定频率、峰值电流控制模式下运行以调节
输出电压。SR1470A 内部时钟启动 PWM 周期以开启集成高端功率 MOSFET。这个 MOSFET 保持导通，直到其电流达到由比较器电
压(COMP Voltage)设置的值。当电源开关关闭，它保持关闭直到下一个时钟周期开始。 如果功率 MOSFET中的电流在一个PWM周期的
90% 内达不到 COMP 设定的当前值，功率 MOSFET 被强制关断。
特性:
_ 输入电压范围: 3.5V-17V
_ 输出可调节0.8V-1.2V电压
_ 低静态电流: 100μA
_ 170mΩ/80mΩ低导通电阻内部功率MOSFETs
_ 高效操作包括CCM, DCM and PSM
_ 500kHz的开关频率
_ 内部软启动
_ 过流保护和Hiccup保护
_ 热关断

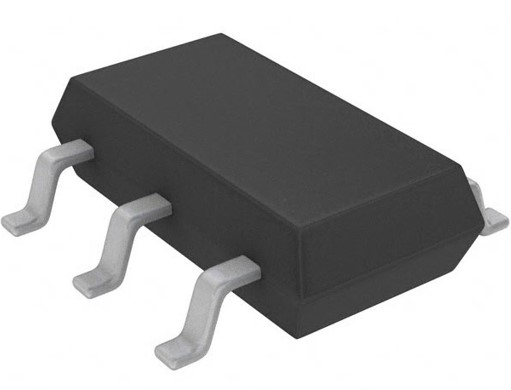

_ TSOT-23-6P封装
典型应用电路:
应用领域:
_ 通讯
_ 显示
_ 监控
