SR7603PD6 - PD快充协议芯片18W方案

2021/10/25

USB PD快充协议芯片优势

USB PD快充协议可以通过USB线和连接器增加功率传输,扩展USB电缆总线的供电能力,从而达到增加充电电压或电流的目的,

并且可以自由改变功率传输方向


USB PD快充协议芯片趋势

从各大手机厂商和芯片厂商的数据来看,内置USB PD快充协议芯片的PD快充已经成为手机、游戏机、笔记本电脑等电子设备的

首选充电方案。尤其在近期欧盟正式提交统一充电接口议案的推动下,相信在不久的未来,USB Type-C也将成为电子设备之间电

源和数据传输的唯一接口,USB PD快充协议的统一即将到来。


SR7603PD6 - 精简PD快充协议芯片(可替代SW7601/JSTU6602/V6006C)


SR7603PD6是一颗SOT23-6封装的6脚PD快充协议芯片,外围精简、成本低、高性能、18W/20W/25W PD成熟协议方案。其应用

电路简单,性价比极高。无需外接MOSFET即可实现PD3.0的功能。


SR7603PD6将提供18W/20W/25W功率,最高12V电压。一款用于PD快充充电器的PD快充协议芯片,SR7603PD6选择性的兼容主

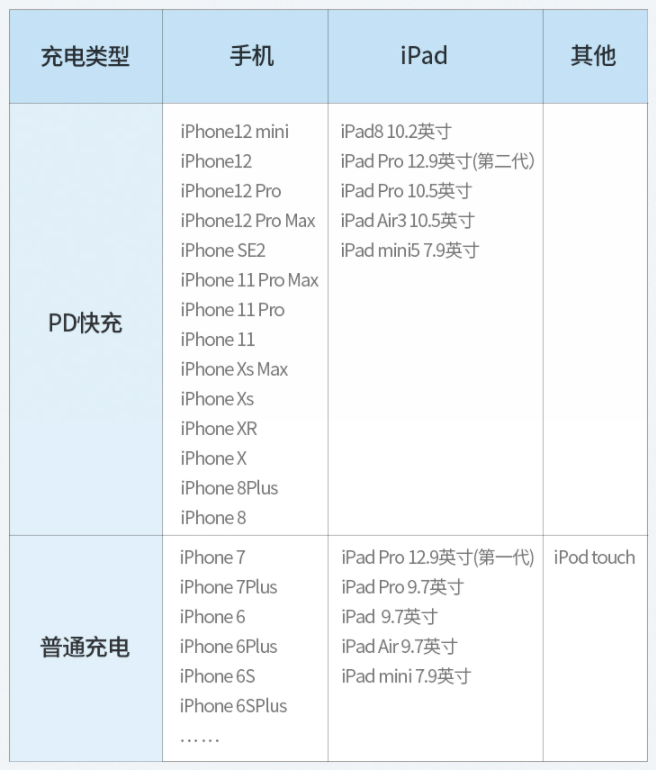

流的充电协议。芯片可以智能的识别插入的手机类型,使用 PD 协议或者 Type-C 协议对手机快充。

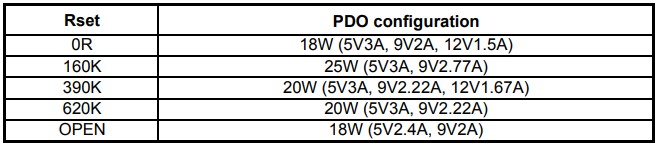

                                                                                 SR7603PD6 PDO设置

                                                屏幕截图 2021-10-18 115318.jpg

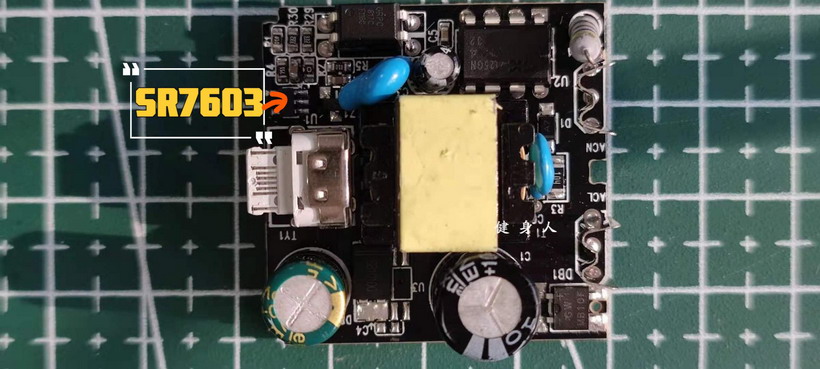

SR7603PD6 - PD快充协议芯片 应用方案极简,成本低。


SR7603PD6 - PD快充协议芯片 - 18W应用方案成本低可提供整套方案电路设计、BOM及物料配套
